Как правильно спроектировать котельную для частного дома: подробное руководство
Проектирование котельной — ключевой этап в создании эффективной системы отопления и горячего водоснабжения (ГВС) в частном доме. От того, насколько грамотно вы подойдёте к этому процессу, зависит не только комфорт в доме, но и безопасность, экономичность и долговечность всей инженерной системы.
В этой статье разберём, как спланировать котельную правильно: от нормативных требований до выбора оборудования и эргономики размещения.
📌 Шаг 1. Выбор типа котла
Первое, с чего нужно начать — определиться с типом котла:
- Газовый — самый популярный вариант в домах с подключением к газовой магистрали. Дешёвый в эксплуатации, но требует согласования.
- Электрический — прост в установке, не нуждается в дымоходе, но потребляет много энергии.
- Твердотопливный — подходит для мест, где нет газа и нестабильное электроснабжение. Требует постоянного обслуживания.
- Пеллетный — автоматизированная альтернатива твердотопливным котлам.
- Комбинированный — совмещает два типа топлива, например, газ и дрова.
В расчёте мощности котла учитывают:
- площадь дома;
- качество теплоизоляции;
- климатическую зону;
- потребности в горячей воде.
📐 Общая формула: 1 кВт мощности на 10 м² площади дома + запас 10–20%.
📌 Шаг 2. Где разместить котельную
Котельную можно разместить:
- в отдельном помещении внутри дома;
- в пристройке или подвале;
- в отдельно стоящем модуле (контейнерного типа).
Минимальная площадь котельной по СНиП — 6 м², высота потолков не менее 2,2 м.
Важно предусмотреть:
- естественную вентиляцию и вытяжку;
- окно с площадью остекления не менее 0,03 м² на 1 м³ объема;
- надёжную тепло- и звукоизоляцию.

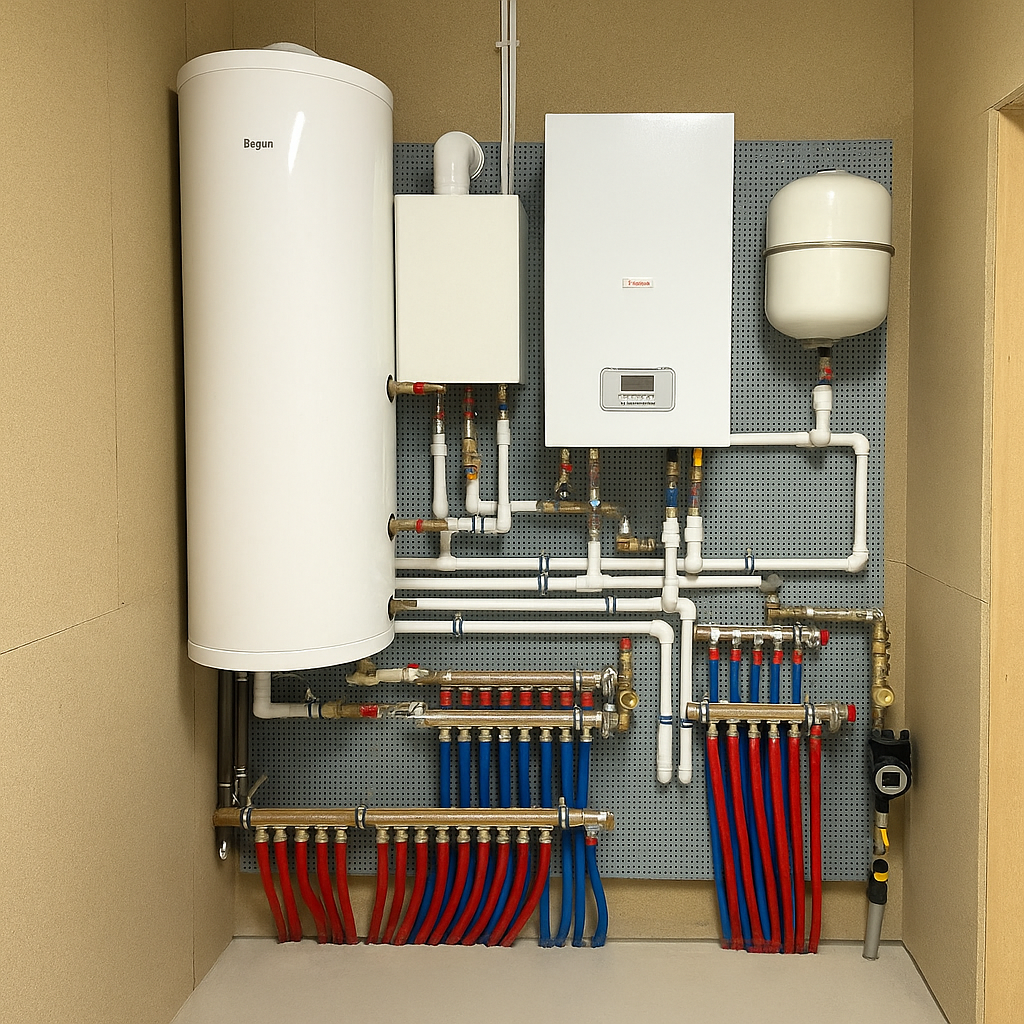

📌 Шаг 3. Расположение оборудования
Для безопасной и удобной эксплуатации важно продумать логичное размещение:
- Котёл должен быть установлен на несгораемую поверхность, с отступом от стен (обычно 10–50 см).
- Бойлер косвенного нагрева размещают рядом с котлом.
- Коллекторы — удобно разместить на монтажной панели.
- Насосы и расширительные баки — в легкодоступной зоне.
- Все коммуникации (трубы, электрика, газ, сливы) должны быть промаркированы и размещены с учётом сервисного доступа.
Не экономьте на монтажной панели и обвязке — это влияет на безопасность и срок службы оборудования.
📌 Шаг 4. Вентиляция и дымоход
Правильная вентиляция — критически важна. На каждую 1 кВт мощности котла должно приходиться 8 м³ воздуха.
🔸 Для газовых и твердотопливных котлов обязательно предусмотреть:
- Приточную вентиляцию — для подачи кислорода.
- Вытяжку — для отвода продуктов сгорания.
- Дымоход — если котёл не турбированный.
Все системы вентиляции должны быть устойчивы к повышенным температурам и влажности.
📌 Шаг 5. Безопасность и автоматика
Системы безопасности включают:
- газоанализаторы и сигнализаторы утечек;
- предохранительные клапаны и группы безопасности;
- обратные клапаны;
- аварийное отключение;
- заземление оборудования.
Рекомендуется установить автоматику управления: она регулирует работу котла, поддерживает заданную температуру и позволяет подключить систему «умный дом».
📌 Шаг 6. Правильная обвязка
Обвязка котельной — это соединение всех элементов между собой: котла, бойлера, баков, насосов и коллекторов.
🔧 Она должна обеспечивать:
- равномерную подачу теплоносителя;
- отсутствие перепадов давления;
- защиту от «гидроударов»;
- простой слив и заправку системы.
Материалы:
- полипропилен — недорогой и практичный;
- медь — дорого, но долговечно;
- нержавеющая сталь — оптимальный выбор по соотношению цена/качество.
📌 Шаг 7. Умный контроль и дополнительные опции
Современная котельная может быть подключена к системе дистанционного управления:
- через Wi-Fi или GSM;
- с функцией контроля температуры воздуха, пола, воды;
- с возможностью удалённого включения/отключения.
Дополнительно можно интегрировать:
- фильтрацию воды и умягчение;
- рециркуляцию ГВС (для мгновенной подачи горячей воды);
- защиту от протечек;
- системы снеготаяния, обогрева теплиц и бань.
📌 Шаг 8. Документы и согласование
Для газовых котлов требуется:
- проект газоснабжения;
- технические условия;
- акт ввода оборудования в эксплуатацию;
- договор с газовой службой.
Для других видов котлов (электро, твердотопливные) — разрешений меньше, но проект и схемы всё равно желательно согласовать с инженером или проектировщиком.
✅ Вывод
Проектирование котельной — это не просто выбор котла, а продуманная инженерная задача. Чтобы система работала надёжно, безопасно и эффективно, стоит:
- точно рассчитать мощность;
- соблюдать все строительные и противопожарные нормы;
- доверить проектирование и монтаж профессионалам;
- предусмотреть дальнейшее обслуживание и доступ к узлам.
Грамотно сделанная котельная — это залог уюта в доме на долгие годы!
