Расчет расширительного бака для отопления: пошаговое руководство
Система отопления любого дома — это сложный инженерный комплекс, в котором важно учитывать множество факторов: мощность котла, количество радиаторов, протяженность трубопровода, тип теплоносителя, уровень теплоизоляции здания. Одним из ключевых элементов системы является расширительный бак. Его основная задача — компенсировать тепловое расширение теплоносителя при нагреве и поддерживать стабильное давление в контуре. Правильный расчет объема расширительного бака — это не просто техническая необходимость, а гарантия долговечности, экономичности и безопасности отопительной системы.
Зачем нужен расширительный бак?
При нагревании любая жидкость увеличивает свой объем. Теплоноситель в системе отопления не является исключением: при нагреве от 10 °C до 90 °C вода может увеличиться в объеме на 4–5 %. Если не предусмотреть место для компенсации этого увеличения, то давление в трубах резко возрастет. Это приведет к срабатыванию предохранительного клапана, а в худшем случае — к разрыву труб или радиаторов.
Расширительный бак принимает на себя избыточный объем теплоносителя, поддерживает равномерное давление и предотвращает гидроудары. Он также играет роль буфера: при остывании жидкости бак возвращает теплоноситель обратно в систему.
Виды расширительных баков
Перед расчетом важно понимать, какой тип бака используется:
- Открытые баки
- Устанавливаются в верхней точке системы, обычно на чердаке. Работают за счет естественного расширения воды. Применяются редко, в основном в старых системах с естественной циркуляцией.

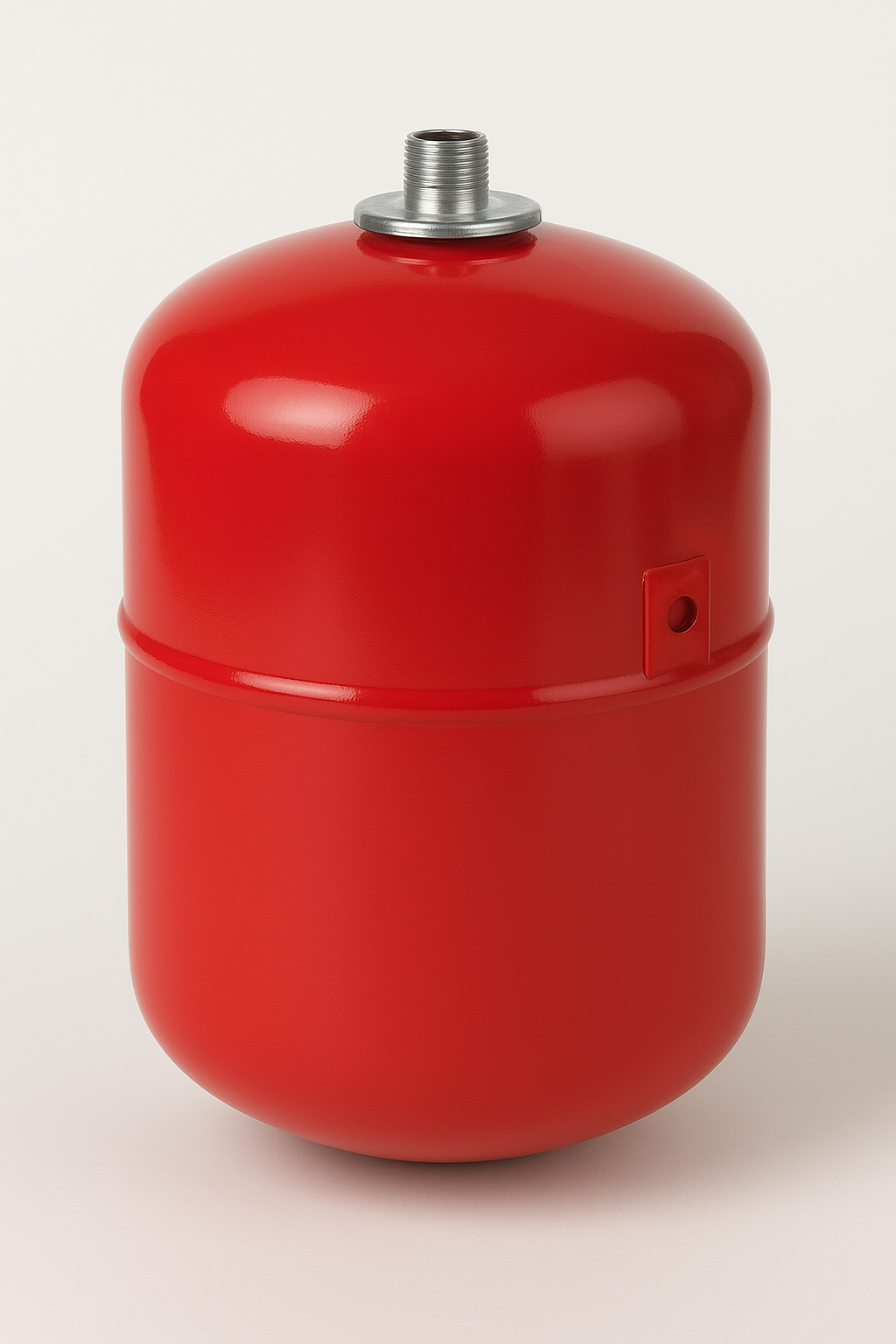

- Закрытые (мембранные) баки
- Самый распространенный вариант в современных системах. Представляют собой герметичную емкость с эластичной мембраной. Одна половина бака заполнена воздухом или азотом, вторая соединена с системой отопления. При расширении теплоноситель давит на мембрану, сжимая газовую часть и стабилизируя давление.
Основные параметры для расчета
Чтобы правильно выбрать объем бака, нужно учитывать:
- Объем системы отопления (Vс) — суммарный объем воды во всех трубах, радиаторах, котле и бойлере (если он подключен).
- Коэффициент теплового расширения (Е) — зависит от теплоносителя. Для воды при нагреве до 90 °C он равен примерно 0,035–0,045. Для антифриза показатель выше — около 0,05–0,07.
- Рабочее давление системы (Рр) — обычно 1,5–2,0 бара для частных домов.
- Начальное давление в баке (Рн) — давление в газовой камере бака. Обычно его устанавливают на 0,2–0,3 бара ниже рабочего.
- Максимальное давление (Рmax) — то, при котором срабатывает предохранительный клапан. Обычно это 2,5–3,0 бара.
Формула расчета
Объем расширительного бака (Vб) рассчитывается по формуле:
Vб = (Vс × Е) / К
где
- Vс — объем системы отопления,
- Е — коэффициент теплового расширения теплоносителя,
- К — коэффициент использования бака.
Коэффициент К определяется так:
К = (Рmax – Рр) / (Рmax – Рн)
Пример расчета
Предположим:
- объем системы отопления (Vс) = 300 литров,
- теплоноситель — вода, Е = 0,04,
- рабочее давление (Рр) = 1,5 бара,
- начальное давление (Рн) = 1,2 бара,
- максимальное давление (Рmax) = 3 бара.
- Сначала находим коэффициент К:
К = (3 – 1,5) / (3 – 1,2) = 1,5 / 1,8 = 0,83.
- Теперь рассчитываем объем бака:
Vб = (300 × 0,04) / 0,83 = 12 / 0,83 ≈ 14,5 литров.
Значит, для такой системы подойдет бак объемом не менее 15 литров. Но всегда рекомендуется брать запас 20–30 %, то есть в данном случае лучше выбрать бак на 18–20 литров.
Особенности расчета для антифриза
Если в качестве теплоносителя используется незамерзающая жидкость (этиленгликоль, пропиленгликоль), коэффициент расширения выше. Это значит, что и бак потребуется большего объема. Обычно объем увеличивают на 50 % по сравнению с расчетом для воды.
Пример: если для воды требуется 20 литров, то для антифриза понадобится около 30 литров.
Практические советы по выбору бака
- Учитывайте запас. Никогда не берите бак «впритык». Рекомендуется увеличить расчетное значение на 20–30 %.
- Качество мембраны. Для антифриза нужна мембрана, устойчивая к химическому воздействию.

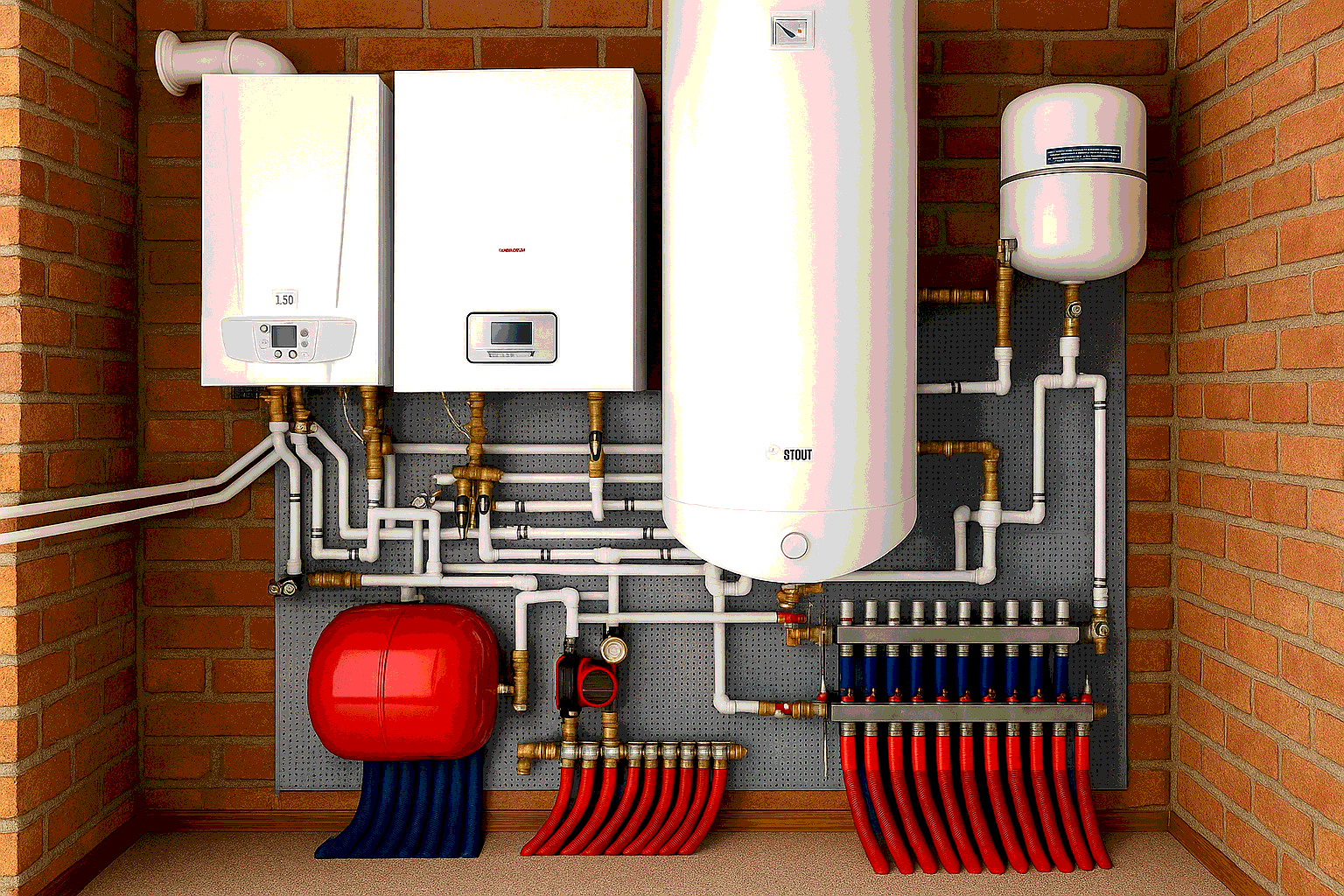

- Установка. Бак лучше монтировать на обратном трубопроводе перед циркуляционным насосом, где температура ниже.
- Регулировка давления. Перед монтажом обязательно проверьте и при необходимости подкорректируйте давление в газовой камере.
- Несколько баков. При больших объемах системы допускается установка нескольких баков параллельно.
Частые ошибки при расчете
- Игнорирование теплоносителя (вода или антифриз).
- Занижение рабочего давления в системе.
- Неправильный выбор места установки.
- Использование бака без учета запаса.
- Отсутствие регулярной проверки давления в баке.
Заключение
Расширительный бак — это сердце системы отопления, обеспечивающее ее стабильную работу. Неправильный расчет приведет либо к перерасходу средств (слишком большой бак), либо к авариям и поломкам (слишком маленький). Используя приведенные формулы и рекомендации, можно самостоятельно выполнить расчет и подобрать оптимальный вариант. Однако при сложных системах лучше обратиться к специалистам, чтобы учесть все нюансы: протяженность контуров, наличие теплого пола, подключение бойлера косвенного нагрева и т. д.
Грамотно рассчитанный расширительный бак — залог надежности, комфорта и экономии в отопительном сезоне.
